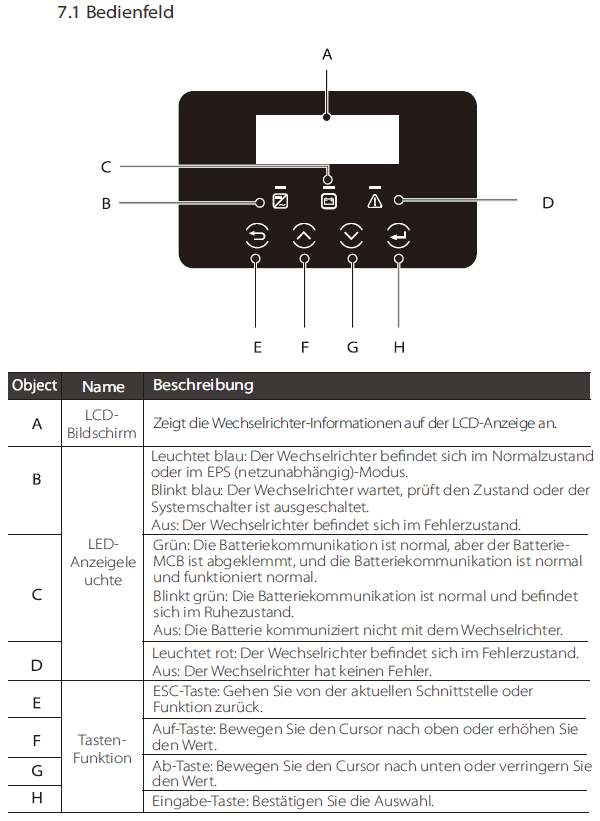

Der Wechselrichter hat ein Bedienfeld und drei LED-Anzeigeleuchten, die hier erklärt werden.
Display
Am Display Ihres Solax Hybrid-Wechselrichters lesen Sie
- die aktuelle PV-Leistung in W
- den heutigen Ertrag in kWh
- und die Batteriespannung ab.
LCD-Anzeigeleuchten:
Ihr Solax Hybrid-Wechselrichter hat unter dem Display drei LCD-Anzeigeleuchten:
1. Wechselrichter (links)
- 🔵 Leuchtet blau: Der Wechselrichter befindet sich im Normalzustand oder im EPS (netzunabhängig)-Modus.
- Blinkt blau: Der Wechselrichter wartet, prüft den Zustand oder der Systemschalter ist ausgeschaltet.
- Aus: Der Wechselrichter befindet sich im Fehlerzustand.
2. Batterien (Mitte)
- 🔋 Leuchtet grün: Die Batteriekommunikation ist normal, aber der Batterie-MCB ist abgeklemmt, und die Batteriekommunikation ist normal und funktioniert normal.
- Blinkt grün: Die Batteriekommunikation ist normal, aber der Batterie-MCB ist abgeklemmt, und die Batteriekommunikation ist normal und funktioniert normal.
- Aus: Die Batterie kommuniziert nicht mit dem Wechselrichter / bzw. keine Batterien installiert.
3. Alarm (rechts)
- 🔴 Leuchtet rot: Der Wechselrichter befindet sich im FEhlerzustand - Fehlermeldung ist am Display abzulesen.
- Aus: Der Wechselrichter hat keinen Fehler.
Die Menübedienung über die unteren Tasten ist vor allem für die Inbetriebnahme durch SUN21 relevant.
